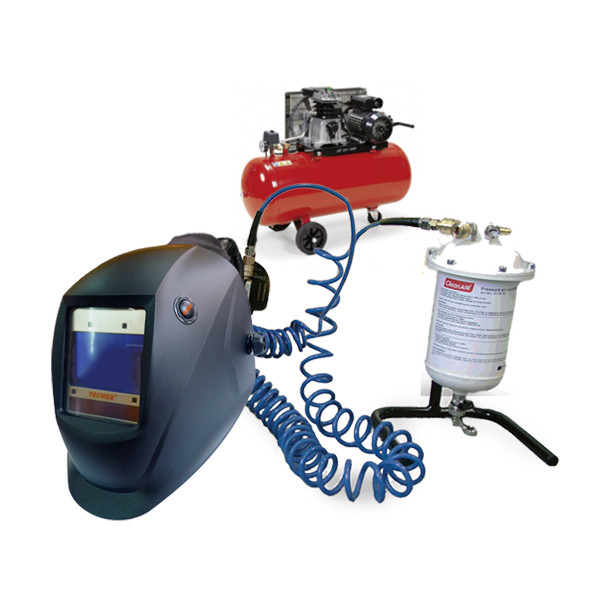

Данный комплект предназначен для сварочных работ в закрытых емкостях и стесненных условиях, очищает воздух от опасных и токсичных веществ, сварочных аэрозолей, вредных частиц, пыли и газа. Комплект состоит из маски Tecmen ADF-815S G, фильтра (изолирующая система CleanAir PC), лицевого уплотнения, патрубка, шланга воздуховода, редуктора высокого давления, шланга высокого давления, индикатора воздушного потока, поясного ремня. Компрессор не входит в комплект и приобретается отдельно. Изолирующая система CleanAir PC оснащена двумя фильтрами: 1. химическим, 2. аэрозольным.
Принцип работы: воздух под высоким давлением подается от компрессора в фильтр, который находится в корпусе изолирующей системы, далее очищенный воздух поступает по шлангу высокого давления к редуктору, затем воздух подается через шланг воздуховода в патрубок и попадает в подмасочное пространство. Сварщик защищен лицевым уплотнением от опасного внешнего воздействия.
Изолирующая система «CleanAir PC» соответствует стандарту EN 1835. В отличие от масок с турбоблоками на пояс сварщику нужно закрепить только небольшой редуктор CleanAir Pressure Conditioner, вес которого всего лишь 200 гр, а вес редуктора с манометром 250 гр. Для соединения редуктора с магистралью или компрессором применяется шланг высокого давления с внутренним диаметром 10 мм и длиной 6 м. Шланг очень легкий, что создает комфорт при работе.
Как проверить воздушный поток:
Отсоединяется шланг от лицевой части. Вставляется индикатор (желто-белый шарик) в шланг. Шланг необходимо держать строго вертикально на уровне глаз.
Положительный результат - индикатор виден наполовину, система обеспечивает достаточную интенсивность воздушного потока.
Отрицательный результат - индикатор расположен на более низком уровне, интенсивность воздушного потока менее 120 л/мин, нужно заменить фильтр.
Быстрая и простая замена фильтра очень важна при производственных работах, чем и обладает данная система.
Как происходит процесс смены фильтра:
Отвинчиваются винты на крышке фильтра.
Крышка снимается.
Извлекается использованный фильтр.
Очищается корпус внутри с помощью сухой мягкой ткани.
Проверяется резиновое уплотнение на крышке (меняется, если оно повреждено).
Устанавливается новый фильтр.
Проверка правильности положения фильтра (фильтр должен быть установлен отверстиями наружу, а ребристой поверхностью вниз).
Возвращаем крышку обратно и закручиваем винтами.
Проследите, что крышка герметично закрыта.
В случае, если воздух, подаваемый от компрессора либо от магистрали не соответствует нормам (в т.ч. гигиеническим), следует применять фильтр CleanAir PC.
В комплекте поставляется современная сварочная маска ADF-815S G 3.5/5-8/9-13 TM16 китайской фирмы Tecmen, которая за долгие годы присутствия на российском рынке успела себя зарекомендовать как производитель высококачественных масок.
Tecmen ADF-815S G – профессиональная маска с внешней кнопкой GRIND, для быстрого перехода в режим зачистки, шлифовки, слесарных работ. Но основное предназначение данной маски – комфортная работа при разных видах сварки и резки: MMA, MIG/MAG, TIG, Plasma. Великолепные характеристики АСФ 1/1/1/1 позволяют увидеть даже мельчайшие детали. Два диапазона затемнения 5-8 DIN и 9-13 DIN позволяют работать при ручной дуговой сварке, газовой сварке и резке, плазменной резке. Уровень затемнения в открытом состоянии 3.5 DIN. Постоянная защита от УФ и ИК излучений 16 DIN.
Корпус изготовлен из высокопрочного нейлона и не выделяет вредных для здоровья паров и газов, а также защищает рабочего от УФ излучений. Форма щитка обеспечивает отвод аэрозолей, газов, а лицевое уплотнение дополнительно защищает органы дыхания и является неотъемлемой частью всей системы. Высокая эффективность комплекта в сочетании с применением современных технологий обеспечивают комфорт и удобство работы сварщика, что крайне важно при работе в закрытых помещениях и емкостях.
Расходные части
Стекло защитное внешнее (к-т 5 шт) | |
Стекло защитное внутреннее (к-т 5 шт) | |
Фильтрующий элемент для CleanAIR Pressure Conditioner, артикул 61 00 10 |
Аксессуары
Легкая гибкая соединительная трубка, артикул 70 00 60 | |
Резиновая соединительная трубка, артикул 70 00 86СА | |
Тяжелая гибкая соединительная трубка, артикул 70 00 82СА | |
Ремень для CleanAIR Pressure, артикул 70 00 95 | |
Стандартный поясной ремень, артикул 71 00 93 | |
Индикатор расхода, артикул 70 00 90RD | |
Фильтр CleanAIR Pressure Conditioner c установленным фильтрующим элементом, артикул 61 00 50 | |
Стандартный шланг высокого давления для CleanAIR Pressure, 10 м, артикул 61 00 30 | |
Антистатический шланг высокого давления для CleanAIR Pressure, 10 м, артикул 61 00 31 | |
Спиральный шланг высокого давления для CleanAIR Pressure, 10 м, артикул 61 00 46 | |
Глушитель, артикул 63 00 10 |
Классификация светофильтра
|
1/1/1/1 |
Зона обзора
|
97x62 мм |
Размер фильтрующего элемента
|
133 х 114 х 9 мм |
Количество сенсоров дуги
|
4 |
Затемнение в светлом состоянии
|
3,5 DIN |
Регулировка степени затемнения
|
плавная 5-8/9-13 DIN |
Регулятор затемнения
|
внутренний |
Включение/выключение
|
полностью автоматическое |
Регулировка чувствительности
|
плавная регулировка, Low – High (низкая – высокая) |
Защита от УФ/ИК излучения
|
до 16 DIN |
Источник питания
|
солнечная батарея, плюс два сменных элемента типа CR2450 |
Время срабатывания
|
1/25000 сек. |
Задержка высветления после сварки
|
плавная 0,1 – 1,0 сек. |
Режим шлифовки
|
есть |
Минимальный сварочный ток, TIG
|
≥ 2A (DC); ≥ 2A (AC) |
Температура эксплуатации
|
-10°C~ +55°C |
Температура хранения
|
-20°C~ +70°C |
Вес, гр
|
490 |
Рекомендуемые сферы применения
|
ММА; MIG/MAG; TIG; воздушно-дуговая резка угольным электродом; импульсная сварка; плазменная сварка и резка |
Безопасность (изол. сист.)
|
очистка воздуха от масляного тумана, запахов и привкуса из промышленно произведенного сжатого воздуха |
Комфорт (изол. сист.)
|
возможность подключить до 2 пользователей |
Фильтрующий элемент (изол. сист.)
|
комбинированный фильтр |
Минимальный приток воздуха (изол. сист.)
|
170 л/мин |
Максимальный приток воздуха (изол. сист.)
|
400 л/мин |
Шум (изол. сист.)
|
61 дБ |
Размер ремня (изол. сист.)
|
60 - 150 см |
Диапазон входного давления (изол. сист.)
|
300-1000 кПа |
Рекомендуемые температуры для работы (изол. сист.)
|
+10°C ~ +60°C |
Рекомендуемая влажность при работах на рабочем месте (изол. сист.)
|
20 - 80 % Rh |
Маска сварщика с лицевым уплотнением и воздуховодом - 1 шт
Прибор CleanAIR Pressure - 1 шт
Фильтр CleanAIR Pressure Conditioner с установленным фильтрующим элементом - 1 шт
Стандартный шланг высокого давления для CleanAIR Pressure, 10 м - 1 шт
Шланг воздухоподающий - 1 шт
Поясной ремень - 1 шт
Индикатор напора воздуха - 1 шт
Дополнительное внешнее защитное стекло - 1 шт
Картонная упаковка - 1 шт
Инструкция - 1 шт
