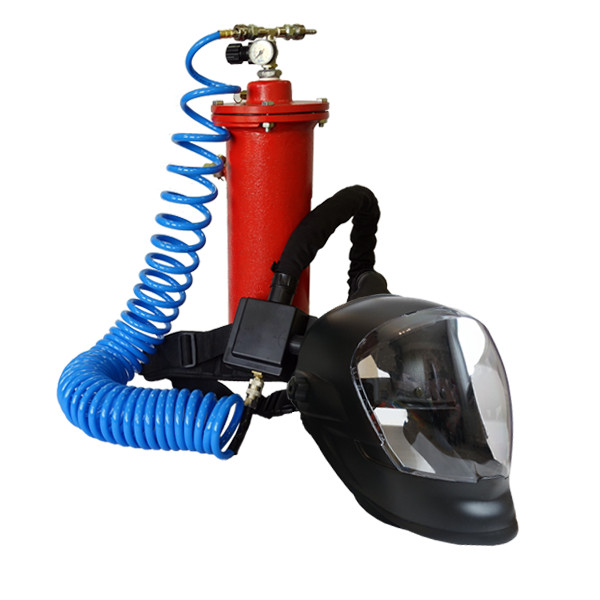

Изолирующая система «Ампер Пневматик» со слесарным щитком Свона НБТ-02

Изолирующая система «Ампер Пневматик» со щитком Свона НБТ-02 - это современная система очистки воздуха при сварочных работах.

Применение

Применяется для работы в закрытых емкостях, трубах и колодцах, замкнутых пространствах. Система применяется при слесарной обработке металла (зачистка, шлифовка, полировка и т.д.).

Систему можно использовать в нефтяной и газовой отраслях, машиностроении, судостроении, а также в турбостроении.

Принцип работы

В магистральный фильтр подается сжатый воздух от компрессора, где он проходит семь ступеней очистки. Далее очищенный воздух поступает в регулятор потока воздуха, затем проходит через шланг в подмасочное пространство.

Комплект

Система «Ампер Пневматик» со слесарным щитком Свона НБТ-02 состоит из:

• магистрального фильтра FP-1,
• гибкого воздуховода высокого давления,
• регулятора потока воздуха на поясе у сварщика,
• гибкого воздуховода низкого давления (шланга),
• воздуховода для подачи воздушного потока под сварочную маску (патрубка),
• лицевого уплотнения для маски,
• слесарной маски.

Фильтр

Фильтр FP-1 является современным фильтрующим элементом, который предназначен для очистки воздуха, подаваемого компрессором. Примерно 98% примесей с размером частиц до 0,5 мкм в подаваемом воздухе очищается с небольшой потерей давления потока из-за сопротивления. Попадая в фильтр, воздух закручивается как в циклоне, предварительно очищается от влаги и масла и далее проходит 6 слоев фильтрации.

1. Рыхлый кардочесаный хлопок, который удаляет крупные частицы. 2. Активированный оксид алюминия поглощает масло и влагу.
3. Активированный древесный уголь удаляет запахи и влагу.
4. Войлочный материал дополнительно удаляет макрочастицы.
5. Плотный кардочесаный хлопок дополнительно удаляет более мелкие макрочастицы.
6. Респираторный войлок на конечной стадии работает с эффективностью 98% по удалению примесей с размерами до 0,5 мкм.

Фильтрующий картридж нужно заменять в среднем каждые 450 часов работы в обычном режиме, а при появлении запаха или привкуса нужно произвести замену картриджа в срочном порядке. Фильтрующие элементы располагаются в коррозионностойком пластиковом корпусе, которому не требуются дополнительные прокладки. Фильтр оснащен двумя выходами и может использоваться двумя сварщиками, находящимися близко друг к другу. Соединительные шланги, а также быстросъемные разъемы изготавливаются в соответствии с высокими требованиями и являются надежными.

Регулятор потока воздуха редукторного типа крепится на поясе. Обеспечивает подачу воздуха 170 - 280 литров в минуту.

Щиток

Комплект «Ампер Пневматик» оборудован слесарным щитком Свона НБТ-02.

Щиток слесарный Свона НБТ-02 состоит из корпуса щитка, большого обзорного стекла и оголовья.

Корпус слесарного щитка изготовлен из ударопрочного и морозостойкого полипропилена, защитное покрывное стекло изготовлено из гибкого поликарбоната оптического класса – 1, устойчив к удару с кинетической энергией 0,84 Дж (низкоэнергетический удар – F).

Так как рабочий при выполнении любых слесарных работ подвергается опасности получения травм от быстро летящих частиц металла, то очень важен материал, из которого изготовлен корпус и защитное стекло маски. Эти элементы в обязательном порядке должны быть ударопрочными.

Защитное стекло корпуса маски имеет закруглённую форму, данная форма позволяет свободно скатываться с поверхности защитного стекла, практически не оставляя на нем повреждений.

В средней части щитка находятся прямоугольные отверстия, за счет которых происходит правильная регулировка воздушных потоков внутри маски.

Оголовье легко регулируется по размеру головы сварщика. Это позволяет добиться комфортной работы в течение всей смены.

Стекло изготовлено из ударопрочного поликарбоната. В состоянии поставки стекло покрыто специальной защитной пленкой. Стекло легко монтируется и демонтируется без дополнительного инструмента. Защитное стекло крепится за счет боковых пазов. Щиток имеет небольшой вес и удобную форму. Специальное оголовье с патрубком для вентилируемых масок обеспечивает удобство в работе. Оголовье имеет верхнюю ступенчатую регулировку и плавную регулировку по размеру головы, что позволяет четко отрегулировать оборудование под индивидуальный размер рабочего. Внутри маски находится лицевое уплотнение, за счет него удерживается чистый воздух в подмасочном пространстве. Лицевое уплотнение крепится к щитку за счет липкой ленты велкро. В лобовой части на оголовье находится потовпитывающая подкладка.

Материал корпуса легко очищается от любых производственных загрязнений.

Технические характеристики щиток защитный Свона НБТ-02

Технические характеристики изолирующей системы «Ампер Пневматик»
