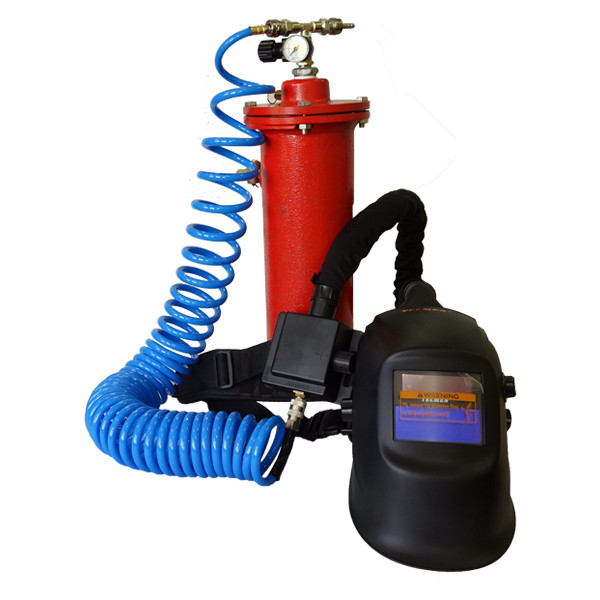

Изолирующая система «Ампер Пневматик» с маской Tecmen ADF-615J

Описание

Изолирующая система «Ампер Пневматик» со сварочной маской Tecmen ADF-615J надежно защищает сварщика за счет многоступенчатой фильтрации воздуха.

Изолирующая система - это внешняя подача воздуха для дыхания рабочего. Компания ООО «НТ-Сварка» изготавливает комплект «Эконом» со сварочной маской Tecmen ADF-615J 3.5/9-13 TM17. Данная система обеспечивает высокое качество средства защиты при доступной цене. Данная система применяется там, где невозможно использовать фильтрующие системы, например, сварка в замкнутых пространствах, колодцах, трубопроводах, при загрязнениях воздушного пространства в зоне выполнения работ вредными газами и парами выше точки росы. Данная система предназначена для всех дуговых видов сварки и плазменной резки: MMA, MIG/MAG, TIG, Plasma. Комплект изолирующей системы «Ампер Пневматик» состоит из сварочной маски и системы снабжения воздухом.

1. Сварочная маска Tecmen ADF-615J 3.5/9-13 TM17 В открытом состоянии сварочная маска имеет тон затемнения 3,5 DIN; эта маска светлее, чем обычные маски и позволяет выполнять слесарные работы в условиях плохой видимости при недостаточном освещении.

Сварочная маска Tecmen ADF-615J имеет достаточно высокий оптический класс светофильтра 1/1/1/2, который позволяет точно выполнять весь технологический процесс, где необходимо различать мельчайшие дефекты, образующиеся при сварке и вовремя принимать меры по исправлению дефектов.

Светофильтр имеет плавную регулировку тона затемнения от 9 DIN до 13 DIN. Такая функция позволяет отрегулировать затемнение светофильтра под конкретные режимы сварки и использовать людьми с разными индивидуальными особенностями зрения (молодым сварщикам обычно требуются сварочные маски светлее, а сварщикам в возрасте требуются маски темнее).

Огромным преимуществом сварочной маски является защита от пробликовки. Это особенно важно, если в емкости работают более одного сварщика.

Особое внимание хочется уделить корпусу маски. Форма маски имеет простую, но удивительно правильную форму, которая позволяет брызгам наплавленного металла скатываться с поверхности маски, не задерживаясь на ней. Четыре канавки в верхней части маски являются ребрами жёсткости, которые создают дополнительную защиту при ударе. Нижняя отбортовка кромки маски обеспечивает рассечение основного потока дыма, что немного снижает концентрацию вредных веществ в зоне дыхания сварщика.

Корпус изготовлен из пластичного ударопрочного нейлона, который увеличивает срок службы сварочной маски в несколько раз. Важно, что при нагреве этот материал не выделяет вредных веществ.

С наружной стороны корпуса маски располагается ручка регулировки степени затемнения, это очень важно при работе в закрытой емкости, когда невозможно поднять сварочную маску для перенастройки. Так же, не поднимая маски, можно включить режим шлифовки, просто повернув регулятор тона затемнения в режим шлифовки, после перехода маски в режим шлифовки слышится легкий и мягкий щелчок.

Регулировки чувствительности (SENSITIVITY) и задержки времени высветления АСФ (DELAY) расположены внутри маски на светофильтре. Задержка высветления настроена так, чтобы производить сварку больших толщин, в том числе и титановых сплавов.

В момент зажигания сварочной дуги светофильтр сам затемняется, а после окончания процесса сварки он также сам возвращается в исходное состояние (поэтому он называется автоматическим). Светофильтр имеет два специализированных ультрафиолетовых датчика дуги. За счет этого маска незначительно реагирует на видимый спектр света (мало мигает во время подготовки к сварке) и мгновенно срабатывает на первые искры и вспышки дуги.

Питание Tecmen ADF-615J обеспечивают солнечная панель и батарейка AAA. В отличие от масок только с солнечной панелью, маски с питанием от батареек или комбинированным питанием являются долговечными, их время срабатывания выше, так как могут затрачивать больше энергии на обеспечение затемнения.

2. Изолирующая система «Ампер Пневматик». Комплект состоит из:

  • магистрального фильтра
  • гибкого воздуховода высокого давления
  • регулятора потока воздуха на поясе у сварщика
  • гибкого воздуховода низкого давления
  • воздуховода для подвода воздушного потока под сварочную маску
  • лицевого уплотнения, предотвращающего попадание сварочного дыма под сварочную маску.

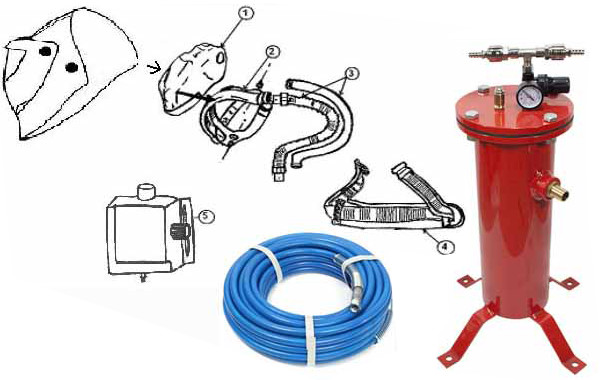

Комплектующие изолирующей системы для сварки

Фильтрующий элемент изолирующей системыМагистральный ФИЛЬТР ФД - 1. Данный фильтр предназначен для очистки компрессионного воздуха от твердых частиц, масла и других вредных аэрозолей, выделяемых в процессе сжатия воздуха. Фильтр очищает примерно 98% примесей с размерами до 0,5 мкм с незначительной потерей давления потока из-за сопротивления фильтра. Фильтр имеет 7 ступеней очистки. Воздух, попадая вовнутрь фильтра, закручивается как в циклоне, предварительно очищаясь от масла и влаги. Далее компрессионный воздух фильтруется через 6 слоев сменного фильтра. Каждый слой - это дополнительная ступень очистки:

1. Рыхлый кардочесаный хлопок, который удаляет крупные частицы.
2. Активированный оксид алюминия поглощает масло и влагу.
3. Активированный древесный уголь удаляет запахи и влагу.
4. Войлочный материал дополнительно удаляет макрочастицы.
5. Плотный кардочесаный хлопок дополнительно удаляет более мелкие макрочастицы.
6. Респираторный войлок на конечной стадии работает с эффективностью 98% по удалению примесей с размерами до 0,5 мкм.

Механический фильтр изготовлен из специального пластика, который за счет своих механических свойств не требует дополнительных уплотняющих прокладок. Механический фильтр - это расходная часть, подлежащая замене каждые 450 часов работы или при появлении запаха или вкуса примесей в воздухе. Снизу фильтр имеет вентиль для слива воды, отделённой от воздуха.

Фильтр имеет два выхода и может использоваться двумя сварщиками, работающими недалеко друг от друга.

Для подачи воздуха от фильтра используется гибкий воздуховод высокого давления. От обычных воздуховодов данное изделие отличается повышенными требованиями к чистоте используемых материалов. Воздух, идущий по данному воздуховоду, не должен насыщаться вредными веществами и запахами.

Быстроразъёмные соединения имеют надежную конструкцию по причине высоких требований к безопасности, во избежание несанкционированного отсоединения от воздухоснабжения при работе в сильно задымленном пространстве, кода рабочему будет сложно наладить воздухоснабжение в стеснённом пространстве и условиях ограниченной видимости.

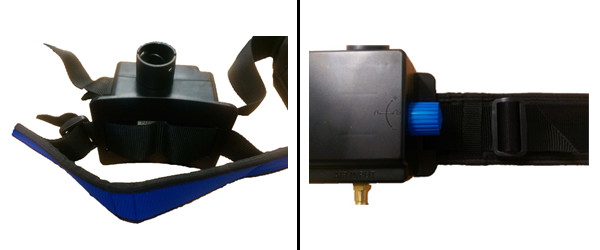

Подвесной редуктор изолирующей системы

Регулятор потока воздуха для дыхания располагается на поясе у сварщика. Пояс изготовлен из неподдерживающего горение материала, стойкого к сварочным брызгам. Широкий пояс оказывает малое давление на рабочего при его использовании. Пояс регулируется под индивидуальные особенности каждого человека, имеет удобный замок, позволяющий его быстро снять или надеть. На этом поясе расположен регулятор воздуха редукторного типа. Данный регулятор обеспечивает подачу воздуха в диапазоне 170 – 280 литров в минуту. Регулятор имеет дополнительный воздушный фильтр, который вставляется в выходной патрубок.

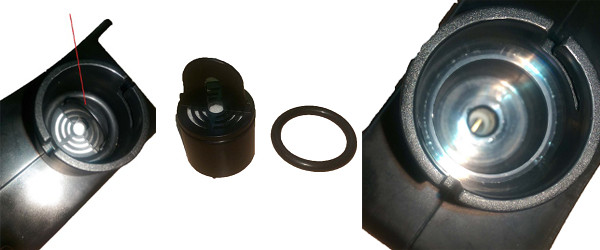

Фильтр поясного редуктора изолирующей системы

Фильтр имеет удобную ручку уплотнительное кольцо, предотвращающее движение воздуха, минуя фильтр.

От регулятора воздух поступает в сварочную маску по воздуховоду, который сделан из сверхчистого ПВХ материала, армированного для жесткости спиральной проволокой. Для защиты от сварочных брызг воздуховод защищен огнезащитной тканью типа пробан.

лицевое уплотнение сварочной маски с изолирующей системойНа сварочную маску устанавливается лицевое уплотнение из онестойкого гипоаллергенного хлопкового материала типа пробан. Это уплотнение необходимо для предотвращения попадания дыма под маску. Из-за установки лицевого уплотнения нарушается естественная вентиляция подмасочного пространства, поэтому не допускается использование маски с выключенной подачей воздуха. В случае необходимости, например, для сварки без подачи воздуха или для стирки, лицевое уплотнение можно снять. После стирки лицевое уплотнение не теряет своих огнезащитных свойств.

Воздуховод , предназначенный для подвода воздушного потока под сварочную маску, крепится на сварочное оголовье. Он имеет поворотный замок и резиновое уплотнение для надежного крепления с сопрягаемыми системами воздухоподачи.
