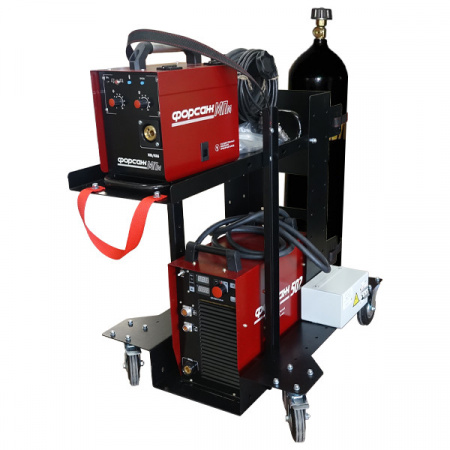

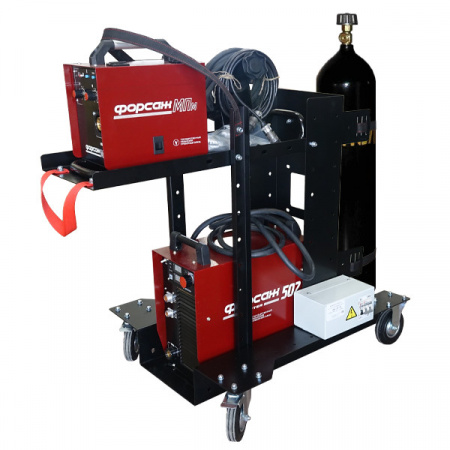

Тележка для сварочного аппарата «АмперС® ТС-22-01»

Тележка для сварочного аппарата «АмперС® ТС-22-01» предназначена для транспортировки и хранения сварочного оборудования, газового баллона и аксессуаров.

Применение

Многие сварочные аппараты имеют достаточно большой вес и габариты. Именно для такого оборудования компания ООО «НТ-Сварка» разработала транспортную тележку «АмперС® ТС-22-01», оснащенную колесами для легкого передвижения.

Тележка под сварочный аппарат с баллоном «АмперС® ТС-22-01» предназначена для облегчения перемещения сварочного аппарата в комплекте с баллоном по цеху, гаражу и другим производственным помещениям.

Данное оборудование изготовлено согласно ГОСТ 13188-67. Тележка может широко использоваться не только в сварочных цехах, но и на стройплощадках, на складах и на участках проведения ремонтных работ.

На тележку «АмперС® ТС-22-01» устанавливается не только сварочное оборудование, но и подключенный к нему баллон. На полках и боковых стойках можно разместить все необходимые сварочные аксессуары, принадлежности и расходные материалы (например, электроды или блок управления подогревателем газа).

Конструкция

Сварочная тележка - это модульная конструкция, которая позволяет устанавливать полки на разном расстоянии друг от друга. Количество полок может быть тоже различным. Полки могут двигаться вперед и назад относительно нижнего лотка. Вертикальная стойка имеет специальные вырезы, это позволяет свободно подключать оборудование.

В случае если необходимо разнести источник тока и механизм подачи, полуавтомат снимается с площадки и переносится в пределах длины кабелей без каких-либо отключений.

В верхней части тележки находится транспортировочный ремень, который крепится на боковые стойки. Ремень, который крепится на верхней полке служит для транспортировки тележки, а также для подвешивания потушенной горелки.

Баллон устанавливается с обратной стороны тележки и крепится специальными ремнями к скобам. Именно за счет специальных ремней и пряжек баллон надежно закреплен на тележке.

Высокое расположение аппарата на тележке позволяет настраивать оборудование не наклоняясь к нему.

К нижнему лотку крепятся колеса. Передние колеса поворотные, они позволяют тележке быть особо манёвренной и спокойно передвигаться в разных направлениях. Прочность колёс рассчитана на удержание и транспортировку комплекта.

Прочный стальной каркас и надежные крепления отдельных элементов тележки обеспечивают ее устойчивость и долговечность.

Все детали тележки покрашены полимерной порошковой краской. Такая окраска позволяет использовать тележку прямо на улице, а также предупреждает коррозию и преждевременный износ. Тележку можно изготовить под заказ под любые размеры. На тележке можно оборудовать места для кабеля, электродов и других мелочей. Так будет проще выполнять работу, ведь все нужное будет под рукой.

Сварочная тележка «АмперС® ТС-22-01» является оборудованием комбинированного типа, т.к. служит для перемещения как сварочного полуавтомата, так и баллонного оборудования. То есть с одной стороны размещается аппарат сварки, с другой - баллонная установка.

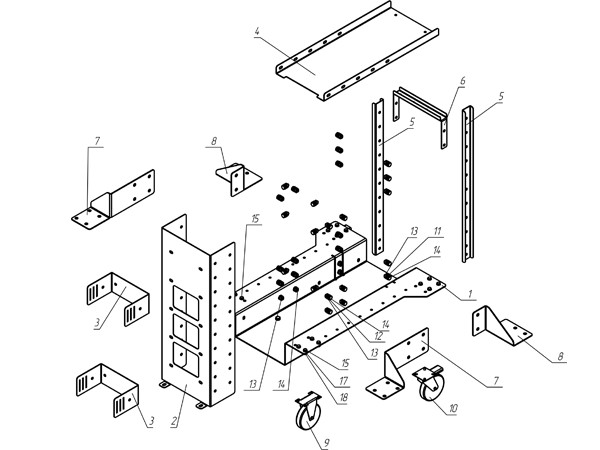

Схема сборки тележки

1. Используя набор болтов, установите колесо FCg54 (L) к основанию поз.1. Так же установите колесо FCg54 (L) с другой стороны основания поз.1.
2. Используя набор болтов, установите поворотное колесо SCgb55 (L) к основанию поз.1. Так же установите колесо SCgb55 (L) с другой стороны основания поз.1.
3. Прикрепите стойку поз.2 к основанию поз.1 с помощью набора болтов.
4. Прикрепите стойки поз. 5 - 2 шт. к основанию поз. 1 с помощью набора болтов.
5. Прикрепите верхний лоток поз. 4 к боковым стойкам поз. 5 и к основной стойке поз. 2 с помощью набора болтов.
6. Прикрепите держатели под баллон поз.3 - 2 шт. к стойке поз. 2 с помощью набора болтов.
7. Установите и прикрепите уголки жесткости поз. 8 – 2 шт. к стойкам поз. 5 и к основанию поз. 1. с помощью набора болтов, предварительно произведя демонтаж колес – 2 шт.
8. Установите и прикрепите уголки жесткости поз. 7 – 2 шт. к стойке поз. 2 и к основанию поз. 1 с помощью набора болтов, предварительно произведя демонтаж колес FCg54 (L) – 2 шт.
9. Выполните установку и монтаж колес FCg54 (L), SCgb55 (L) с помощью набора болтов.
10. Установите крепежные ремни для зажатия баллонов к держателям поз. 3 с помощью набора болтов.
11. Установите ременные ручки на стойку поз 5. и верхний лоток поз.4 с помощью набора болтов.

Тележка поставляется в комплекте с крепежом, паспортом и инструкцией по сборке.

Данная модель подойдёт практически под любое сварочное оборудование.

Колесный механизм тележки для сварки «АмперС® ТС-22-01»
