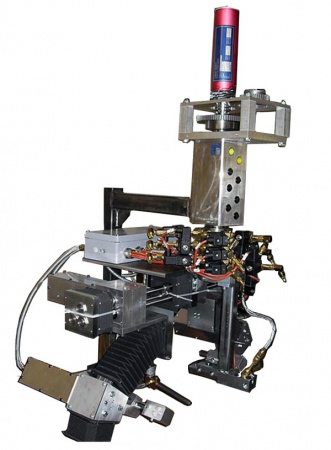

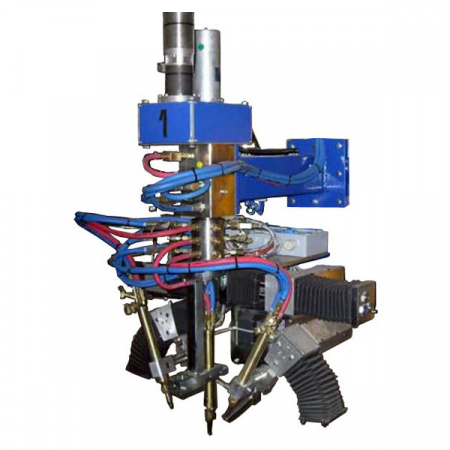

Трёхрезаковый газокислородный блок бесконечного вращения

Трёхрезаковый газокислородный блок бесконечного вращения, предназначен для резки низколегированных сталей больших толщин с разделкой кромок.

Резку низколегированных сталей больших толщин необходимо производить с разделкой кромок трёхрезаковой головкой.

Конструкция и применение

Если на производстве требуется сварка низколегированных сталей больших толщин, то резку необходимо производить разделкой кромок с трёхрезаковой головкой. Предлагаемая нами трёхрезаковая головка имеет функцию бесконечного вращения за счет специальной технологии валов с кольцевыми и продольными коммуникационными каналами для газов, а также электрических управляющих сигналов для регулировки высоты суппорта.

Благодаря этим техническим решениям, трёхрезаковый блок бесконечного вращения плавно и без помех вращает горелками, что обеспечивает высокое качество на прямых прогонах, углах и криволинейных резах. Резка со скосом кромок, в отличие от прямолинейной резки, очень чувствительна к колебаниям высоты, поэтому даже самые незначительные изменения высоты могут привести к браку на кромке реза. Неровности реза приводят к значительному увеличению объема наплавки или увеличению объёма механической резки. Для того чтобы избежать этих негативных последствий, трёхрезаковая головка оснащается уникальным высокоточным датчиком высоты компании IHT-Automation (Германия), что обеспечивает как надежную работу трёхрезакового блока, так и высокую точность позиционирования резаков по высоте (в системах других компаний при работе 3-х горелок,как правило, используется тактильный датчик. Недостатками данного решения являются низкая точность резака и невысокая надежность).

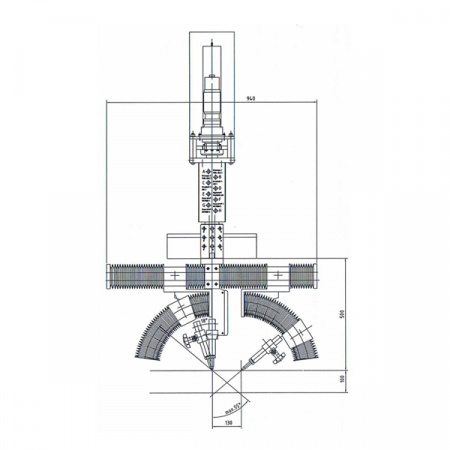

Головка предназначена для следующих типов разделок: I, V, Y, X и K. Максимальный угол отклонения горелок от вертикальной оси достигает 55°, что позволяет обеспечить разделку кромок в соответствии с нормативными документами.

Система полностью автоматизирована, она имеет следующие регулировки параметров резаков:

- продольное перемещение двух крайних резаков (до 350 мм); - угловое перемещение двух крайних резаков (0° – 55°);
- согласованное суммарное перемещение конца сопла горелки с учетом максимального наклона 130 мм;
- вращение головки – бесконечное, скорость вращения 25 об/мин;
- перемещение головки вверх-вниз - опция (так как производители машин обычно берут на себя данную функцию);
- емкостная регулировка высоты (управляющее напряжение +/- 10В или рабочий ток на электродвигатель высоты резака 24 В, 5А).

Для использования данной головки требуется тяжелый жесткий портал, так как головка достаточно динамична, а ее масса без рукавов, горелок и суппорта составляет 110 кг.

Преимущества

• Максимальная точность резки
• Высокая скорость резки
• Минимальные зоны термического влияния
• Повышенная надёжность
