Сварочные ограждения «Скрин Стрип»

Сварочные ограждения «Скрин Стрип» для зонирования производственных площадей от разработки и изготовления до монтажа “под ключ”.

Мы изготавливаем любые сварочные ограждения перегородки по техническому заданию, проекту или чертежу Заказчика. Конструкции защитных ограждений могут быть с откатными, откатными складными, сдвижными или распашными воротами.

Внимание! Цена указана за сварочное ограждение с шириной проема 2 x 2,5 метра, высотой 1,8 метра. Полностью закрытая по периметру стационарная сварочная кабина. Проход за счет откидывания ПВХ полос. ПВХ полосы российского производства (разнообразная цветовая гамма).

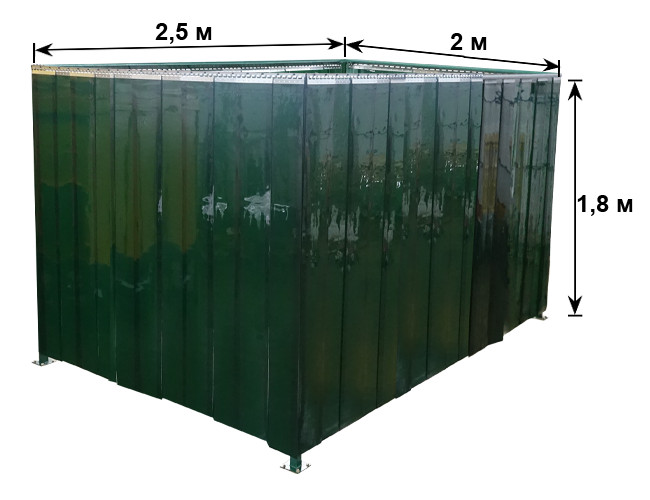

Стационарная сварочная кабина 2 x 2,5 метра, высотой 1,8 метра.

Металлические конструкции крепления ПВХ полосовых завес могут иметь различные габаритные размеры в зависимости от планировки цеха и сварочного участка. По требованию заказчика металлические конструкции могут быть окрашены в любой цвет.

ПВХ полосы могут быть разной длины и установлены с разным перекрытием. Максимальная высота полос 7 метров.

Стандартный комплект сварочных ограждений «Скрин Стрип» состоит из следующих элементов:

1. металлические стойки (балки),
2. поперечины (балки),
3. гребенки (при полосовом ограждении),
4. ПВХ полосы (ламели) или шторы,
5. планки для крепления ПВХ полос (если полосовое ограждение без складных конструкций),
6. откатные, сдвижные, распашные или складные системы, или их комбинация,
7. крепеж.

Полосовые завесы сварочных ограждений «Скрин Стрип» позволяют свободно перемещаться сквозь них, но при этом они надежно защищают от различного вида излучений и сварочных аэрозолей. Сварочные ограждения «Скрин Стрип» разработаны на основании ТУ 22.29.29.000-001-91967363-2022 «Сварочная штора, сварочный экран, полосовые завесы».

Различные виды конструкций сварочных ограждений «Скрин Стрип», производимые ООО «НТ-Сварка»:

1. Откатные.

Ворота из полосовых завес на двух роликах перемещаются вдоль рельсового пути. Откатная система оснащена трубчатым рельсовым путем. Полосы крепятся на поперечины (балки) и фиксируются с боков прижимными пластинами на специальной подвесной роликовой системе и свободно, легко двигаются в стороны до упора. В конце рельсового пути устанавливаются амортизирующие демпферы, которые мягко останавливают перемещение системы, когда она дошла до упора. При необходимости возможна установка дополнительных демпферов, замедляющих перемещение системы в заданных местах, что позволяет фиксировать систему в удобных положениях и при необходимости дальше смещать в нужные крайние положения. В случае перемещения тяжелых грузов краном перенос должен осуществляться над балкой. Так же есть ограничения по высоте, если завозить детали на телеге или других приспособлениях.

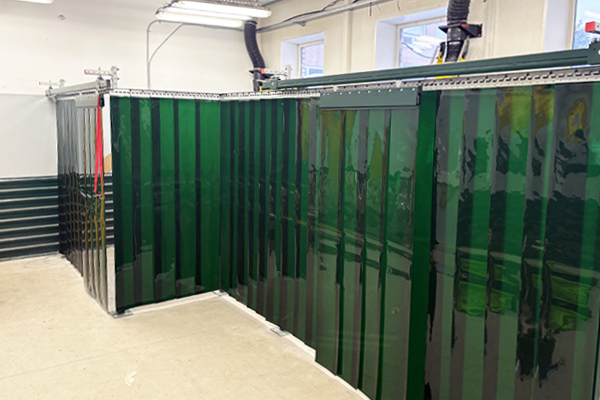

Ограждения с откатными воротами

2. Откатные складные.

ПВХ полоса крепится на каретке с поворотной осью. Рельсовый путь крепится к потолку. При необходимости ПВХ полосы могут плоско складываться, при этом образуя полосовую завесу длиной до 10 метров и высотой до 7 метров. Данный тип ограждений используется в лабораториях, учебных классах и мастерских без крановых путей.

3. Распашные.

По принципу распашных ворот. В этом случае груз можно перемещать без ограничения по высоте. Недостатком данной системы является то, что для раскрытия ворот требуется дополнительное место.

4. Сдвижные.

Система имеет две откатные балки, которые отодвигаются в стороны, тем самым позволяя беспрепятственно доставлять детали на рабочее место. Данная металлоконструкция гораздо более металлоёмка, однако технологически она лишена недостатков трех предыдущих систем.

Внимание! Высота проема влияет на выбор типоразмера завесы, а также на степень перекрытия полос (чем больше высота проема, тем должна быть шире полоса и больше нахлест). Сварочные ограждения «Скрин Стрип» имеют высокую степень защиты от механической нагрузки.

Материал ПВХ полос

ПВХ полосы для сварочных ограждений могут быть толщиной 2 мм и 3 мм при ширине 300 мм. Полосы нарезаются любой длиной в соответствии с ТЗ заказчика (максимально до 7 метров).

Полосовые ПВХ завесы сварочных ограждений не поддерживают горения и поэтому выдерживают искры и капли расплавленного металла. Защитные полосы обеспечивают визуальную защиту от излучений и сварочных выбросов.

Завесы изготовлены из ПВХ материала с соответствующими добавками в четырех цветах: красный Orange-CE, бронзовый Bronze-CE, зеленый Green-6 и тёмно-зелёный Green-9.

Полосы красные Orange-CE, бронзовые Bronze-CE, зеленые Green-6 полупрозрачные, что дает возможность контролировать процесс работы, а также повысить безопасность рабочего процесса.

Полосы тёмно-зелёного цвета Green-9 непрозрачные и применяются для сварки с более яркой горящей дугой, например, для аргонодуговой сварки.

Исходный материал полос мягкий и эластичный ПВХ, поэтому нарезка полос допускается с допуском ±5 см относительно указанной длины.

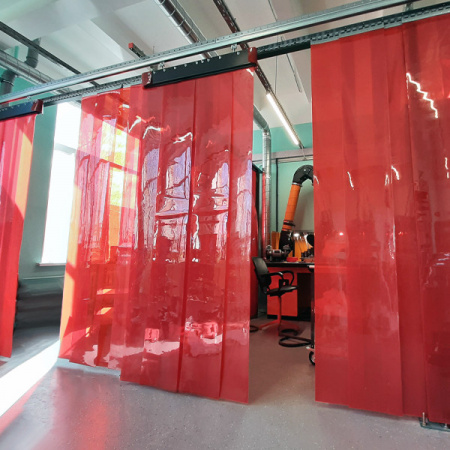

Вариант ограждения с ПВХ полосой красного цвета

Монтаж ограждений

Монтаж сварочных ограждений «Скрин Стрип» на производственном участке осуществляется в следующие этапы:

1. Нарезка полос в размер согласно ТЗ заказчика (при необходимости).
2. Установка монтажных планок на ПВХ полосы.
3. Разметка места установки специальных конструкций, служащих для крепления полос.
4. Рассверловка отверстия под установку стоек.
5. Установка стоек.
6. Установка на поперечины гребенок для крепления ПВХ полос.
7. Установка поперечин согласно ТЗ заказчика.
8. Навешивание ПВХ полос с перекрытием согласно ТЗ Заказчика.
9. Установка откатных систем.

Этапы монтажа в фото

Разметка границ для установки ограждений

Металлические стойки (балки)

Поперечины

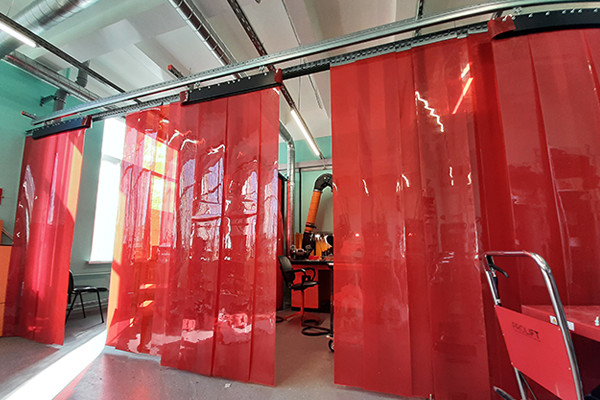

Установка ПВХ полос

Установка рельсового пути

Рельсовый путь

Установка накладок для ворот

Безопасность

Рабочее место сварщика должно защищать не только сварщика, но и рабочих, которые находятся рядом со сварочным участком. Это очень важно, так как вредоносные излучения, такие как ультрафиолетовое и инфракрасное при случайном попадании на сетчатку глаза могут вызвать временную слепоту с нарушением зрения на протяжении нескольких секунд из-за сужения зрачка и возникновения на сетчатке последовательных образов. Так же опасно попадание сварочного излучения на кожу, есть риск онкологических заболеваний.

Нужно обратить внимание на то, что воздействия на глаза световой вспышки неизбежны за счет бессознательного двигательного импульса. Во время сварочного процесса сварщик защищён от воздействия дуги сварочной маской и спецодеждой. Остальные рабочие, которые находятся на территории сварочного цеха не имеют такой защиты и постоянно подвергаются воздействию вредного излучения. Сварочные блики не только опасны, но также отвлекают окружающий персонал, значительно снижая производительность труда.

Необходимо учитывать, что даже кратковременное воздействие вредного ультрафиолетового и инфракрасного излучений развивает конъюнктивит, при длительном воздействии возникает катаракта глаз, поражаются кожные покровы, что в дальнейшем ведет к опухолевым заболеваниям. В связи с этим очень важно изолировать зоны сварки от остального пространства сварочного цеха.

Любое сварочное производство является зоной повышенной опасности, поэтому особое внимание должно уделяться организации рабочего места сварщика. В настоящие время все рабочие места сварщика должны быть аттестованы. Рабочее место - участок, на котором происходит организация рабочего процесса. Работа сварщика несет в себе опасность, даже угрозу для жизни человека. Несоблюдение элементарных правил техники безопасности влечет за собой образование несчастных случаев, порой приводящих к летальному исходу.

Для контроля и проверки рабочих мест и условий в практику прочно вошло проведение аттестация рабочих мест (АРМ). АРМ по условиям труда проводится для каждого рабочего места по единому порядку, по единым правилам с целью выявления вредных и опасных факторов, предупреждения образования профзаболеваний, риска несчастных случаев. Последним нормативным документом, регулирующим работу по проведению АРМ, является Приказ Минздравсоцразвития РФ от 26 апреля 2011 года № 342н.

Сварочные ограждения перегородки «Скрин Стрип» соответствуют всем основным стандартам качества и безопасности, в том числе действующим нормам EN ISO 25980 «Охрана здоровья и безопасность при сварке и смежных процессах. Сварочные шторы, полосы и экраны для дуговой сварки».

Преимущества

• Изготовление под любые требования заказчика.
• Индивидуальный подход к каждому проекту.
• Современная конструкция откатных систем.
• Надежное крепление ПВХ полос.
• Отдельные производственные участки создают оптимальный микроклимат.
• Защита от сквозняков и переноса вредных веществ.
• Быстрый монтаж.

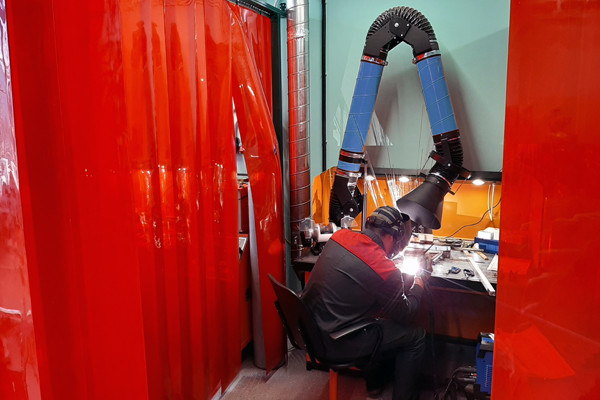

Вид внутри

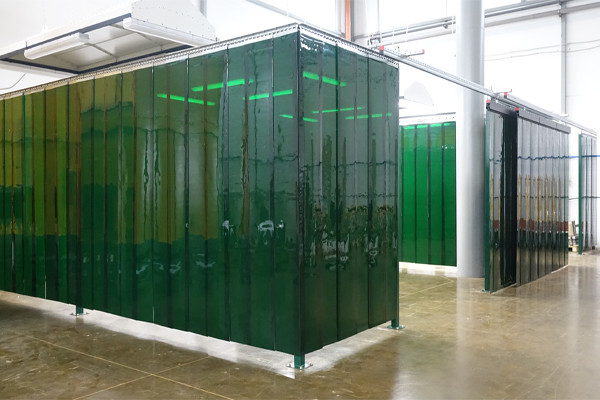

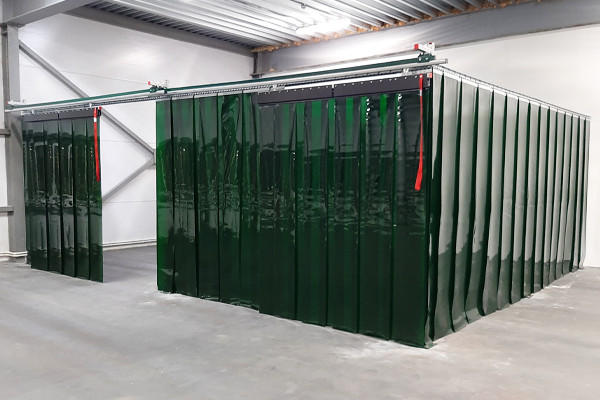

Ограждения "под ключ" на производстве

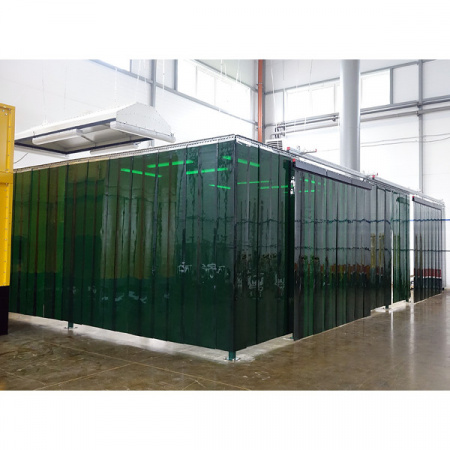

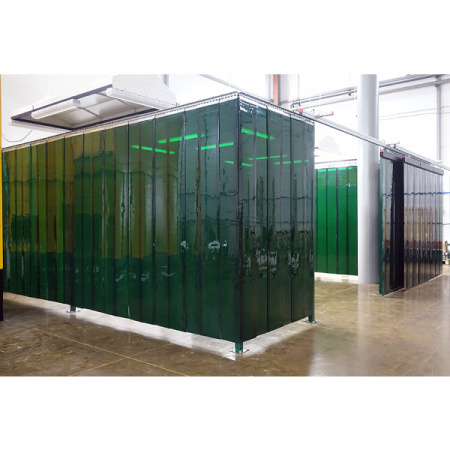

Защитные сварочные ограждения «Скрин Стрип» в собранном виде
