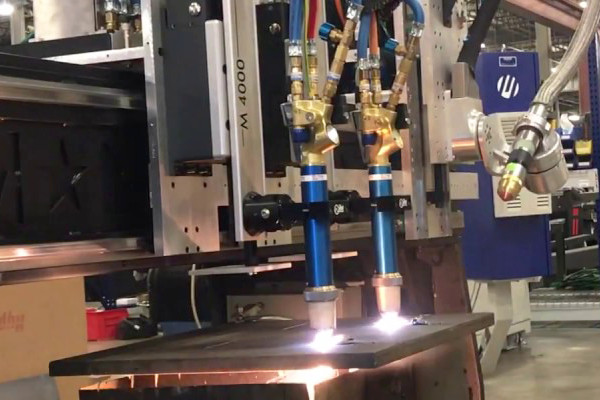

Технология машинной (автоматической) плазменной резки. Резка листового проката.
Как и ручная плазменная резка, машинная разделительная резка производится на постоянном токе прямой полярности с крутопадающей вольтамперной характеристикой.
При плазменной резке листового проката следует иметь в виду, что толщина разрезаемого металла напрямую зависит от напряжения холостого хода. Так при резке металла толщиной более 80 мм применяют источники питания с повышенным до 500 В (автоматическая резка).
Параметры режима плазменной резки:
- диаметр сопла;
- сила тока;
- напряжение плазменной дуги;
- скорость резки;
- расход плазмообразующего газа.
1. Резка начинается с возбуждения дежурной дуги, далее при приближение торца плазмотрона к поверхности металла возбуждается дежурная дуга . Во время резки поддерживается постоянным расстояние от торца сопла плазмотрона до поверхности разрезаемого листа – 15-20 мм.
2. Резка прекращается, когда разрывается дуга при сходе плазмотрона с края вырезаемой детали (заготовки) или когда выключается напряжение.
3. Скорость резки выбирается в зависимости от марки разрезаемого металла, его толщины и силы тока. Если скорость занижена, то рез будет шире внизу. При правильно выбранной скорости разница в ширине нижней и верхней части реза будет минимальной.
4. При плазменной резке следует учитывать следующее: завышенная сила тока и частое зажигание рабочей дуги приводит к быстрому износу катодов, сопел и всего плазмотрона в целом.
5. Перед началом резки проверяется состояние оборудования, устанавливается необходимое сопло и расход плазмообразующего газа, задается необходимая скорость по таблице режимов. Включатся система охлаждения плазмотрона. Прежде чем приступить к вырезке деталей заданные режимы резки проверяются на пробной планке из того же металла и той же толщины, что и разрезаемый металл (или на отходе).
6. Процесс резки начинается с кромки листа или с его середины. Процесс резки с середины листа, как правило, начинается с пробивки отверстия плазменной дугой. Реже резка начинается с предварительно просверленного отверстия.
7. Начало резки с кромки листа должно происходить в тот момент, когда ось сопла будет находиться на расстоянии 5-6 мм от кромки. Если это расстояние будет больше, то факел вспомогательной дуги может не обеспечить электрического контакта с разрезаемым металлом и режущая дуга может не зажечься. Если же и произойдет электрический контакт, то режущая дуга возбудится, но отклонится от оси настолько, что возникнет двойная дуга, т.е. столб плазмы коснется тела сопла плазмотрона. При этом дуги выжжет сопло и электрод и погаснет.
8. Процесс «сухой» плазменной и особенно воздушно-плазменной резки сопровождается сильным шумом, выделением большого количества сварочных аэрозолей и интенсивным ультрафиолетовым излучением.
