Фильтр патронный FT PPT-Filter

Описание

Компания РРТ-Filter представляет несколько модификаций патронных фильтров. Патронные фильтры являются отдельной ветвью в семействе сухих фильтров.

Патронные фильтры FT-I предназначены для очистки запыленного воздуха при заполнении силоса сухими продуктами. Фильтр устанавливается в проеме крыши силоса. Патронные фильтры FT-II также служат для очистки воздуха при заполнении силоса, но устанавливаются они уже на крыше силоса и имеют другую конструкцию. Патронные фильтры FT-III резко отличатся от предшественников, как конструкцией, так и областью применения. Фильтр отлично зарекомендовал себя при очистке воздуха при сварочных работах от мелкозернистой пыли, аэрозолей и сварочного дыма. А также при любых работах, связанных с выделением мелкозернистой пыли.

Фильтры можно использовать в различных отраслях промышленности:

  • машиностроительной
  • горнодобывающей
  • пищевой
  • деревообрабатывающей
  • химической
  • металлургической
Принцип действия

Действие фильтров основано на пропускании запыленных газов через пористые материалы. Взвешенные частицы (пыль), содержащиеся в газах, задерживаются в порах или улавливаются в слое пыли, которая накапливается на поверхности фильтрующего материала.

Механизмы улавливания

При работе фильтра действует несколько механизмов улавливания частиц пыли при их приближении к волокну:

  • касание - частица пыли движется мимо препятствия на расстоянии меньше своего радиуса, касается препятствия и захватывается
  • инерция — под действием инерции частица сходит с первоначальной линии тока и сталкивается с препятствием
  • диффузия — частица настолько мала, что ее траектория становится хаотичной, захват происходит из-за случайного отклонения
  • электростатическое осаждение — частица и препятствие имеют противоположные знаки, вследствие чего частица притягивается к препятствию
  • ситовой эффект - частица задерживается из-за того, что слишком велика, чтобы пройти через данную пору или канал

Принцип работы

Высокая степень сепарации фильтровальных патронов делает возможным возврат очищенного воздуха в рабочие камеры при работе со многими видами пыли. Благодаря непрерывности процесса фильтрования и интенсивной регенерации патронов достигается высокая пропускная способность аппарата. При улавливании крупнофракционной (грубой) пыли удельная нагрузка может достигать 2-2,5 м³.

Фильтр FT-I, FT-II Под действием разряжения, создаваемого вентилятором, или избыточного давления запыленный поток поступает через входной патрубок в камеру запыленного газа. Проходя через фильтровальные патроны поток, очищается, оставляя на них различные осевшие частицы пыли. После тщательной очистки чистый воздух попадает во вторую камеру фильтра и через выходной патрубок выходит наружу.

Фильтр патронный FT I и FT II схема

Фильтр FT-III Площадь фильтрации 20 м² - 150/400 м² (для сварочного дыма). Объем воздуха 1000-12000 м³/ч. В первую камеру фильтра с определенной скоростью потока поступает воздушно - пылевая смесь, газы, аэрозоли и т.д. В камере поток снижает свою скорость, за счет этого различные крупные частицы пыли и грязи падают и скапливаются в емкости для сбора пыли (емкость расположена под фильтром), остатки более мелкой пыли двигаются дальше и проходят через материал фильтрующих патронов. Далее чистый воздух, пройдя все этапы очистки, включая насадки типа Винтури, попадает в возвратный воздуховод.

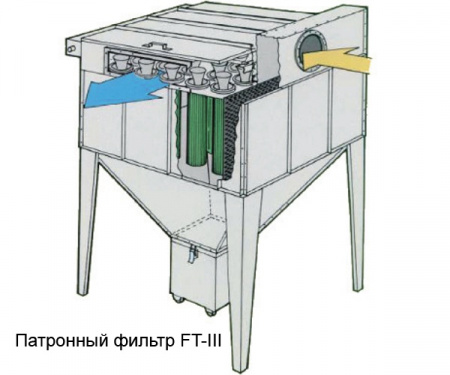

Фильтр патронный FT III схема

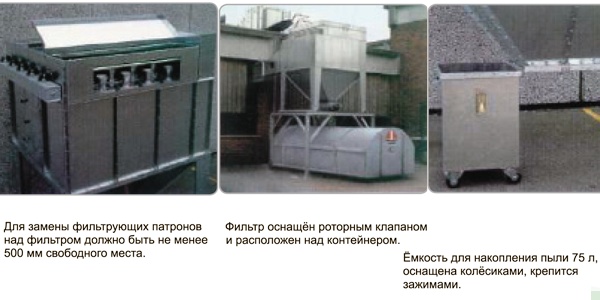

Патронный фильтр FT III описание

Очистка фильтра

По мере накопления пыли на патронных фильтрах увеличивается гидравлическое сопротивление аппарата. И начинается порядная очистка патронов. Очистка фильтров производится автоматически. Процесс регенерации осуществляется без отключения аппарата раздельно для каждого ряда патронов и длится 0,2-0,3 сек. Очистка происходит за счет импульса сжатого воздуха. Расход сжатого воздуха составляет 1-2 м³ на 1000 м³ очищаемого газа. Равномерно выходящий из форсунок сжатый воздух идеально очищает фильтровальный патрон. Продолжительность и частота импульса может настраиваться индивидуально с помощью электронного регулирующего устройства. Система самоочистки производится порядно за счет встряхивания фильтрующих патронов.

Конструкция

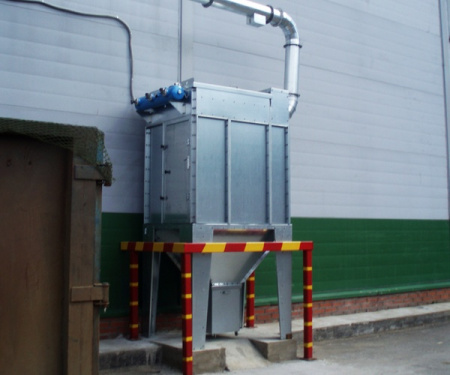

Корпус фильтра изготовлен из оцинкованной стали. Фильтр оснащен ёмкостью для сбора пыли на 75 литров. Ёмкость оборудована колесиками, поэтому удобна в эксплуатации. Фильтр может быть установлен вне помещения.
