Класс самозатемняющегося светофильтра

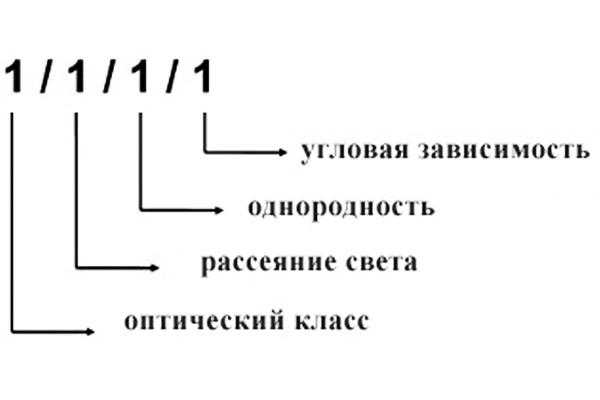

Оптический класс самозатемняющегося светофильтра показывает насколько качественный картридж стоит у Вашей сварочной маски. Картридж имеет многослойную структуру не менее 12 слоев, поэтому - это можно назвать оптической системой. Если на сварочной маске не указан класс, значит ее характеристики низкие и производитель не желает показывать минусы своей маски. С плохой оптикой, конечно нельзя ослепнуть, как например, при отсутствии защиты от ультрафиолета, но можно значительно испортить зрение. Кроме того наблюдение за сварочной ванной сквозь некачественный картридж утомляет сварщика, что приводит к снижению качества выполняемых работ. Оптический класс самозатемняющегося светофильтра представлен 4 цифрами. Эта маркировка должна быть нанесена на самозатемняющийся картридж. Например : 1/1/1/2 EN 379. Что эти таинственные цифры обозначают? Если открыть EN 379, можно понять следующее:

  • Оптический классОптический класс. Это примерно тоже самое, когда человек смотрит сквозь очки ему не соответствующие. Картридж имеет многослойное строение. Много преломляющих поверхностей размывают изображение, если стекла имеют хоть малую кривизну. Это как оптика в фотоаппарате. Пластины, должны иметь безупречное качество. От того как Вы видите сварочную ванну зависит и качество сварки. Самая лучшая цифра, это 1, чем значение больше, тем хуже.

  • Вторая цифра - это рассеивание света. Самозатемняющийся картридж имеет полости с жидкими кристаллами, которые поляризуют и рассеивают свет. Если кристаллы качественные то и рассевание минимальное. В бытовом плане это можно сравнить, как взгляд через забрызганное стекло. Самая лучшая цифра, это 1, чем значение больше, тем ниже качество.

  • ravnomernost-zatemneniyaОднородность затемнения. В сварочной маске несколько полостей с жидкими кристаллами. Жидкие кристаллы залиты между стеклами, расстояние между которыми очень мало. Даже минимальная неплоскостность стекол приводит к тому, что поляризующий эффект, жидких кристаллов локально снижается. Это приводит к пятнистому затемнению. Самая лучшая цифра - это 1. Чем значение больше, тем равномерность затемнения ниже. Равномерность затемнения можно посмотреть самостоятельно. Выставив тон затемнения на максимум, приблизив картридж к лампе, так, что бы он сработал, можно посмотреть равномерность затемнения. У качественных маскок разницу «на глазок» определить невозможно. Однако очень часто встречаются маски, особенно когда, оптический класс не декларируется, с явными пятнами или того хуже с частичным затемнением.

  • Последняя цифра, это угловая зависимость. Проделаем эксперимент. Поставим картридж на 13 тон затемнения. И начнем его наклонять. С увеличением наклона картридж начинает светлеть. Это свойство любого самозатемняющегося светофильтра. Однако для одних это совсем маленький угол, а для других это достаточно значительные углы. Чем меньше угловая зависимость, тем лучше. Выполнить эту характеристику трудно, так как природа затемнения, это поляризация света при помощи жидких кристаллов и в природе этого явления заложено изменение оптических свойств в зависимости от угла. Для снижения угловой зависимости, увеличивают количество слоев жидких кристаллов, а это уменьшает другие характеристики светофильтров. Поэтому 2 - нормальная цифра для большинства картриджей. Картриджи с цифрой 1 практически не доступны для россиян. Картинка за картриджем с низкими угловыми характеристиками, больше 2, при близком расстоянии от глаза, просматриваются, как изображение с полосой, так как при взгляде вверх и вниз изображение высветляется.

    Какой оптический уровень требуется для того или иного способа сварки?

  • TIG (Вольфрам-аргон). При этом способе сварки необходимо очень четко различать объекты, видеть мельчайшие несплавления, поры и т. д. Поэтому класс фильтра должен быть максимальный:  1/1/1/1; 1/1/1/2; 1/2/1/2.
  • MIG-MAG – полуавтоматическая сварка: a) MIG – плавящийся электрод с аргоновой защитой. Обычно сваривают цветные металлы. Поэтому и требования должны быть высокими. Нужно заметить, что скорость процесса выше, чем TIG, поэтому и детали видны не так четко, оптику можно использовать немного более простую: например: 1/1/1/2; 1/2/1/2 b) MAG – плавящийся электрод + активный газ CO2 или смеси. Сваривают обычно чёрные стали поэтому допустим класс 1/2/2/2.
  • MMA – сварка покрытыми электродами. Это целый мир, разнообразных приемов, материалов и технологий.
  • Любительская сварка чёрных сталей основными или рутиловыми (для переменного тока) электродами: 1/2/2/2; 1/3/1/2; 1/3/2/2.
  • Тоже или сложнее на профессиональном уровне:  1/1/1/2; 1/2/1/2.
